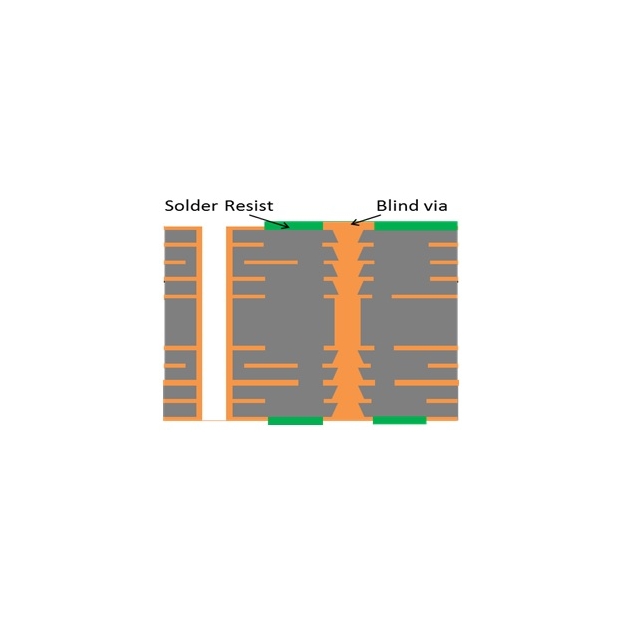

HDI PCB / ビルトアップ (4 + N + 4)
スマートフォン、タブレット、ウェアラブルデバイス、車載基板、ストレージ装置
/
詳細
軽薄短小で、配線
密度
が
高
く
、
電気
特性
や信号特性が良い。伝送ルートが
短
くすることで
RF
干渉
/
電磁波
干渉
/
静電気放電等の改善ができる。
